En praktisk veiledning til standard formstanser: styring av hele livssyklusen fra utvalg til vedlikehold

I verden av stempling og støping er stansen en av de mest kritiske, men ofte oversett komponentene. Som den delen som kommer i direkte kontakt med materialet for å separere eller plastisk deformere detstandard formstanse's ytelse bestemmer direkte produktkvalitet, produksjonseffektivitet og verktøykostnader. Enten du kjører en høyhastighets stanselinje eller en presisjonsformingsoperasjon, er det viktig å forstå de praktiske aspektene ved standard stanser – fra materialvalg til vedlikeholdsdisiplin – for å optimalisere produksjonsprosessen.

I. Hva er en standard formstanse?

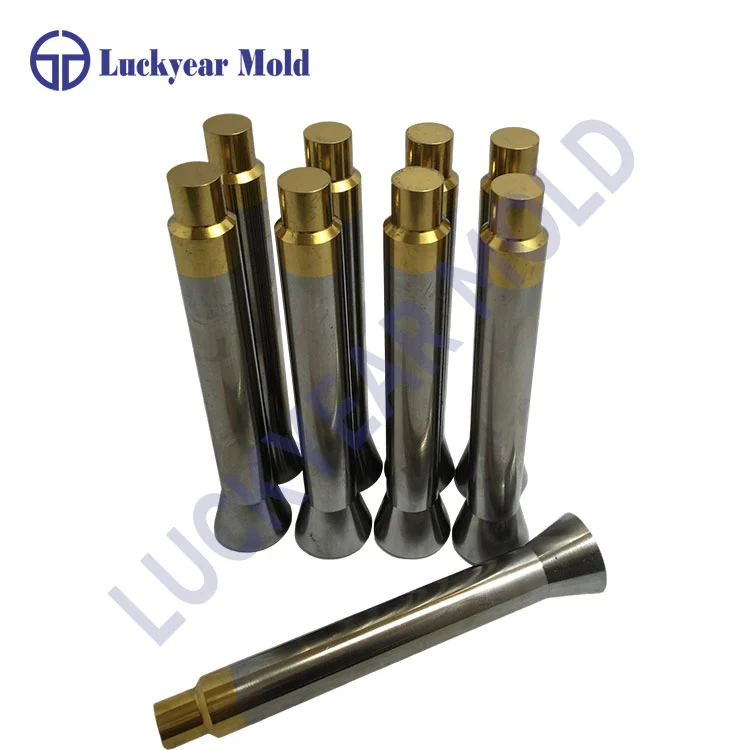

En standard formstanse, også kjent som en punch-pin, stamping punch, eller ganske enkelt en punch, er en metallkomponent installert i en stanseform som utfører kontinuerlig stansing, blanking eller formingsoperasjoner. Den fungerer sammen med en dyse for å skille eller forme arbeidsstykkematerialet til ønsket produkt eller halvfabrikat.

Standard stanser kommer i forskjellige konfigurasjoner for å passe til forskjellige bruksområder. Vanlige typer inkluderer standardstanser av T-type, standardstanser av B-type, guidede slag, understøtningsstanser og formingsstanser. Det som gjør en punch "standard" er at dens dimensjoner og spesifikasjoner samsvarer med etablerte internasjonale standarder som ISO, DIN, JIS, HASCO, DME eller MISUMI, noe som sikrer utskiftbarhet og forutsigbar ytelse.

II. Materialer og produksjon: Grunnlaget for ytelse

Vanlige materialer

Valget av stansemateriale påvirker verktøyets levetid, slitestyrke og kostnad direkte. Her er de mest brukte materialene:

Overflatebehandlinger

For å forlenge stansens levetid brukes ofte overflatebehandlinger:

TiN – Gullfarget, gir utmerket slitestyrke
TiCN – Høyere hardhet enn TiN, bra for slipende materialer
TiAlN – Utmerket varmebestandighet, ideell for høyhastighetsapplikasjoner
AlCrN – Overlegen ytelse under tørre bearbeidingsforhold
DLC – Lav friksjon, reduserer materialvedheft
Svart Nitrering – Kostnadseffektiv overflateherding

Nøkkeldimensjonale parametere

Standard stanser er produsert med stramme toleranser. En kvalitetsstandardpunch oppnår vanligvis:

• Diametertoleranse: ±0,001 mm til ±0,002 mm

• Konsentrisitet: Innenfor 0,002 mm

• Rundhet: Innenfor 0,003 mm

• Overflateruhet: Ra 0,04 til Ra 0,4

III. Hvordan velge riktig standard stans

Utvalget bør være basert på de spesifikke kravene til søknaden din. Vurder disse faktorene:

1. Materialkompatibilitet

Stempelmaterialet må samsvare med arbeidsstykkematerialet. For myke materialer som aluminium eller bløtt stål kan legert verktøystål være tilstrekkelig. For rustfritt stål eller høyfaste legeringer anbefales høyhastighetsstål eller karbid.

2. Produksjonsvolum

Lavt volum / prototyping: Legert verktøystål tilbyr en kostnadseffektiv løsning.
Middels volum: Høyhastighetsstål gir en god balanse mellom ytelse og kostnad.
Høyt volum/kontinuerlig produksjon: Stål av wolframkarbid eller pulvermetallurgisk stål rettferdiggjør de høyere startkostnadene gjennom forlenget verktøylevetid.

3. Samsvar med internasjonale standarder

Standard stanser skal samsvare med anerkjente standarder for utskiftbarhet:

ISO 8020 – Internasjonal standard for slag
DIN 9861 – Tysk standard for slag
MISUMI / DAYTON / HASCO – Mye brukte industristandarder

4. Kritiske dimensjoner

Vær oppmerksom på arbeidsseksjonens diameter, installasjonsseksjonens dimensjoner og total lengde. Disse må samsvare med spesifikasjonene til dysesettet.

IV. Punch-to-Die Clearance: The Critical Relationship

Passformen mellom stansen og dysen er en avgjørende faktor for stemplingskvaliteten. Riktig klaring sikrer ren skjæring, minimerer graddannelse og forlenger verktøyets levetid.

Generelt bør stansediameteren være litt mindre enn dyseåpningen for å tillate riktig klaring. Å oppnå og opprettholde denne passformen krever presisjonsproduksjon og regelmessig overvåking.

V. Beste praksis for installasjon og oppsett

Riktig installasjon sikrer at stansen fungerer som designet:

1. Bekreft justeringen: Sørg for at stansen og dysen er konsentriske for å unngå sidebelastning.

2. Kontroller oppbevaring: Bruk riktig holder og sørg for at stansen er godt festet.

3. Bekreft klaring: Bekreft at stans-til-die-klaringen er innenfor det angitte området.

4. Kontroller smøring: Påfør passende smøremiddel for å redusere friksjon og varmeoppbygging.

VI. Vedlikehold og pleie: Forlengelse av Punch Life

Feilmoduser og forebygging

Slag svikter først og fremst gjennom to mekanismer: slitasje og brudd.

Den skjulte kostnaden ved å vente

En av de vanligste feilene i stansevedlikehold er å vente til delene viser synlige grader før du gjør noe. Når grader er synlige, har stansekanten allerede utviklet en betydelig radius og skadene har samlet seg i timevis.

Tenk på dette virkelige scenariet: Hvis du fjerner en stans for å slipe på nytt med minimal slitasje, er fjerningen liten. Men hvis du venter til grater tvinger deg til å handle, kan slitasje ha blitt mye mer betydelig. Rengjøring av den kanten bruker langt mer verktøylevetid i en enkelt reaktiv syklus enn det som ville gått tapt gjennom proaktivt vedlikehold.

Praktiske retningslinjer for vedlikehold

Små stanser bør inspiseres oftere på grunn av høyere overflatetrykk og raskere varmeakkumulering. Større slag kan utvides til lengre intervaller under kontrollerte forhold.

Tegn på at det er på tide å slipe eller bytte ut

• Synlig kantavrunding

• Økning i nødvendig tonnasje fra baseline

• Redusert klippet overflateprosent på stemplede deler

• Deler som viser inkonsekvent kvalitet eller dimensjonsdrift

VII. Vanlige applikasjoner på tvers av bransjer

Standard formstanser brukes på tvers av praktisk talt alle produksjonssektorer:

VIII. Forstå økonomien

Den praktiske verdien av en standard formstanse går utover innkjøpsprisen. Vurder disse kostnadsfaktorene:

Startkostnad: Høyere materialer har høyere forhåndskostnader, men lengre levetid.
Kostnader for ny sliping: Hver sliping fjerner materiale og reduserer den totale verktøylevetiden.
Nedetidskostnad: Uplanlagt punch-feil stopper produksjonen; å vente for lenge mellom vedlikehold øker totalkostnaden.
Kvalitetskostnad: Slitte stanser produserer skrot og omarbeiding, noe som påvirker lønnsomheten.

Den økonomiske sweet spot er ikke nødvendigvis den billigste stansen, og heller ikke den dyreste – det er den som gir den laveste totalkostnaden per stemplet del over hele livssyklusen.

Destandard formstansekan være en liten komponent i stemplingsprosessen, men dens innvirkning på produktivitet, kvalitet og kostnad er enorm. Praktisk suksess begynner med å velge riktig materiale og konfigurasjon for applikasjonen din, fortsetter gjennom riktig installasjon og klaring, og kulminerer i disiplinert vedlikehold – ikke å vente på synlig feil, men å handle basert på målte slitasje- og syklusteller. Når du nærmer deg slagene dine med tankegangen til en prosessingeniør, med fokus på geometri, materialvitenskap og slitefysikk, forvandler du en forbruksdel til en pålitelig produksjonsressurs.
